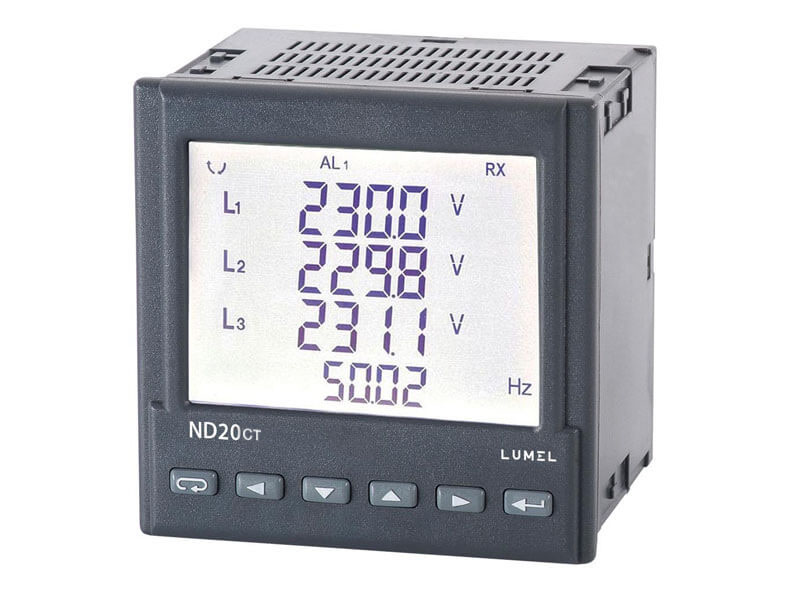

A continuación, encontrarás todas las especificaciones sobre el Analizador de Red LUMEL ND20CT.

Especificaciones analizador de Red LUMEL ND20CT

• En primer lugar, permite la medición de los parámetros de la red eléctrica en sistemas monofásicos y trifásicos (3 o 4 hilos).
• Entradas de corriente 0.1 A y 0.25 A (para transformadores dedicados).
• Forma rápida y conveniente de conectar transformadores de corriente através del conector RJ12 o terminales de tornillo.
• Factor de medición THD.
• Pantalla LCD con retroiluminación LCD de 3.5’’
• Clasificación de protección delantera: IP65.
• Transmisión digital al sistema maestro a través de la interface RS-485(MODBUS).
• Salidas programables: analógica (opción), alarma y pulsos (Energía).
• Configuración de las páginas mostradas.

REQUISITOS BÁSICOS, SEGURIDAD OPERATIVA

En términos de seguridad operativa, el medidor cumple con los requisitos de EN 61010-1. Las instrucciones de seguridad:

• La instalación y conexión del medidor debe ser realizada por personal calificado. Los requisitos de protección deben ser tomados en consideración.
• Antes de encender el medidor verifique las conexiones.
• Recuerda que antes de retirar el alojamiento del medidor, siempre apague el suministro y desconecte la medición de circuitos.
• Asegúrese de que el circuito esté desconectado antes de quitar el cable de conexión del conector RJ12. Puede producirse una tensión peligrosa en el enchufe del cable de conexión.
• La extracción de la caja del medidor durante el período de garantía anula la garantía.

• El medidor cumple con los requisitos de compatibilidad electromagnética en entornos industriales.

• Se debe instalar un interruptor o un interruptor automático en el edificio o instalación. Debe estar ubicado cerca del dispositivo, de fácil acceso para el operador, y debidamente marcado.

Disponemos de más gama de displáis de gran formato bajo encargo

EJEMPLO DE APLICACIÓN ND20CT
